航天科技五院508所为庆祝中国共产党成立100周年大会研制巨幅党旗、标语侧记
来源:中国航天报     日期:2021年07月16日    字体:【】【】【

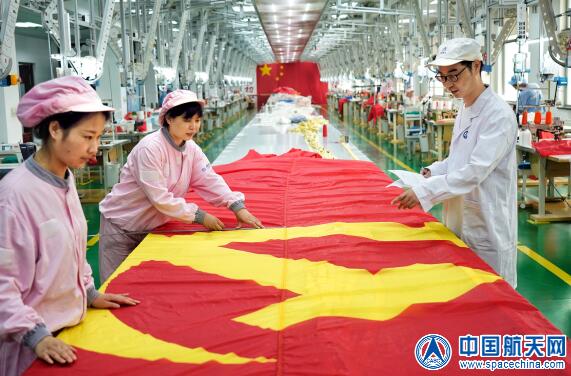

图为508所研制团队正在进行工艺检验。 宿东 摄

7月1日,庆祝中国共产党成立100周年大会在北京天安门广场隆重举行。广场上空,一面鲜艳的党旗在高空迎风飞过,绽放庄严之美。4面标语紧随其后,更添威武气势。这面巨幅党旗长9米、宽6米,巨幅标语长14米、宽2.5米,在高空每小时160公里~180公里的飞行速度下,威严整齐,炽热飘扬。

这举世瞩目的党旗、标语由航天科技集团五院508所科研人员集智攻关,应用航天器气动减速技术和降落伞研制经验,同时借鉴“9·3”阅兵、庆祝新中国成立70周年阅兵巨幅红旗研制的经验,使高速飞行状态下保证旗面完好无损的技术更加精进。

在高速的飞行气动冲击下,普通的巨幅旗帜尾部会产生剧烈抖动,使旗帜边缘局部受损,进而导致整个旗帜被撕裂。但本次庆祝大会中,悬挂在直升机下的巨幅党旗毫发无损,平整展开,完美地呈现了它的神圣英姿。

为什么党旗、标语能够鲜红美如画?

根据多年的航天器降落伞产品研制经验,508所研制人员知道,材料的选择是设计精准的根本。在保证强度的前提下,旗面材料越轻,加载到旗面的破坏力越小。

因此,他们选择了航天器降落伞伞衣用的一种高强锦丝绸料作为旗面材料,以适应高速气流的冲刷。

该材料强度高、质量轻,即使出现小面积破损也不会出现严重的脱丝现象,抖动声音小。而且,其锦丝长丝的线密度可以达到20旦或更小,粗细仅有头发丝直径的 /3,强度却可达普通民用锦丝强度的2倍,比神舟飞船降落伞用伞衣材料强度还高17%,重量却降低了15%。

考虑到这种材料的透光度太强,高空飞行起来的展示效果并不完美,508所与材料厂家合力攻关,在原布料上采用了特制涂料工艺,既改善了外观,从地面看过去旗帜图案清晰可见,又使党旗具备很好的防雨能力,即使雨滴落在旗面上也会迅速滑落,丝毫不影响党旗在高空飘扬,明艳动人。

为什么党旗、标语可以如此舒展又平整?

鉴于使用环境,这种轻薄柔软的锦丝绸料自身刚度还不足以满足巨幅党旗和标语的要求,在空中遇到高速气流冲击,不仅容易发生破损撕裂,旗面尾部还会发生较大变形,影响挂飞的展示效果。

为此,508所研制团队通过在旗面尾部增加“风兜”结构,优化旗面结构设计,提高了旗帜整体刚度。

旗面在高空飞行时,“风兜”充气张满,增加旗面的气动稳定性。“风兜”的存在可以大大提高旗面尾部的受力拒变能力,从而减轻风力对旗面尾部的压迫,既保证旗面完美平整展开,又保护旗面免于受损。(张亚婧 李少腾 李莉)
